单光子探测器是一种可检测单个光子能量的高灵敏度器件。按工作原理不同，单光子探测器可分为光电倍增管（PMT）、超导单光子探测器（SSPD）和单光子雪崩光电二极管（SPAD）。
SPAD是一类利用半导体材料内部载流子的雪崩倍增效应实现高灵敏度探测的光电器件，工作在盖革模式，其工作电压高于击穿电压，内部增益可达到10⁶~10⁸，可进行单光子级信号探测。目前，技术相对成熟的是Si材料SPAD和InGaAs材料SPAD。InGaAs材料SPAD在0.9~1.7 μm光谱范围内有高量子效率，是1.06、1.55 μm主动激光探测的理想探测器。InGaAs单光子雪崩焦平面基于阵列化技术，将高效率InGaAs SPAD阵列芯片与CMOS计时/计数读出电路芯片集成封装，可对光子信号进行时间量化，具有高灵敏、高精度、小体积、全固态的特点，在激光三维成像、远距离激光通信、稀疏光子探测等领域应用广泛，是近年来单光子探测领域的研究。
据麦姆斯咨询报道，近期，重庆光电技术研究所与量子通信核心光电器件重庆重点实验室的联合科研团队在《红外与激光工程》期刊上发表了以“InGaAs单光子雪崩焦平面研究进展（特邀）”为主题的文章。该文章第一作者和通讯作者为崔大健正高级工程师，主要从事InGaAs单光子雪崩焦平面技术研究及产品开发方面的研究工作。
文中首先介绍了InGaAs单光子雪崩焦平面的结构及基本原理，结合笔者单位工作回顾了国内外单光子雪崩焦平面技术的研究进展，并对未来技术发展进行了讨论和展望。
InGaAs单光子雪崩焦平面结构及基本原理

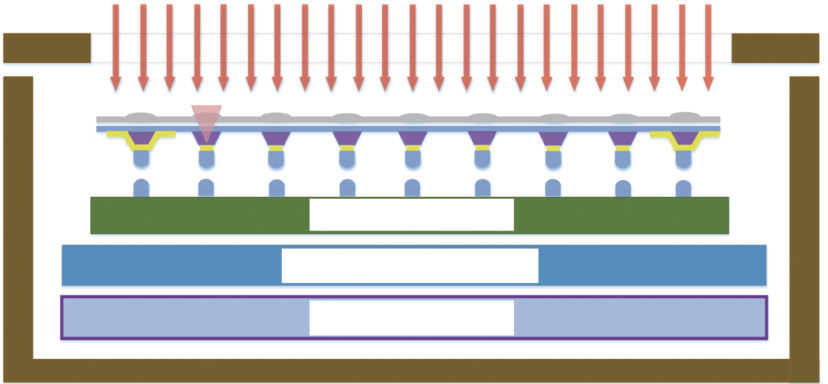

InGaAs单光子雪崩焦平面通常采用PGA封装（PGA），结构示意图如图1所示。InGaAs SPAD阵列芯片和CMOS读出电路经铟柱倒装互连，并与微透镜进行耦合。芯片贴装在陶瓷基板上，TEC制冷器（TEC）对芯片进行制冷，降低芯片温度。管壳与阵列芯片通过金丝进行电连接。入射光子经芯片汇聚到吸收层有源区，被吸收后转化成电子-空穴对，载流子在内部电场作用下迁移到倍增层。由于InGaAs SPAD阵列芯片工作在击穿电压之上的过偏压盖革模式下，倍增层高电场促使载流子在倍增层迅速碰撞离化引发雪崩，产生宏观电流并传输到CMOS读出电路。CMOS读出电路提供像素级电接口，对单像素产生的雪崩电流进行检测并淬灭，输出经时间量化的信号。微透镜通过高精度对准连接到背照式SPAD阵列芯片，确保高填充因子。InGaAs单光子雪崩焦平面的核心是SPAD阵列芯片和CMOS读出电路芯片，直接决定了器件的性能。
SPAD阵列芯片
InGaAs SPAD阵列芯片的纵向器件结构通常采用的是吸收层、能带渐变层、电场控制层和雪崩倍增层分离的SAGCM外延结构，可以在InP衬底之上依次顺序（顶部为P型接触层的P-i-N结构）或者逆序排列（顶部为N型接触层的N-i-P结构）。各功能层作用如下：（1）吸收层根据入射光的工作波长，InGaAs材料的禁带宽度为0.74 eV，长波截止吸收波长为1.7 μm。（2）电场控制层用于调控纵向电场分布，通过提高倍增层电场促进雪崩碰撞离化，抑制吸收层电场降低隧穿概率。通常电荷浓度越高，倍增层与吸收层电场差异越大；（3）过渡层主要是降低吸收层载流子向倍增层渡越的价带势垒，消除异质界面结空穴积累效应；（4）倍增层使得载流子在其中发生雪崩碰撞离化从而实现高增益，采用的InP（Eg~1.35 eV）材料，倍增层厚度一般在0.8~1.4 μm。
InGaAs SPAD阵列芯片的横向器件结构主要分为平面型和台面型两种。

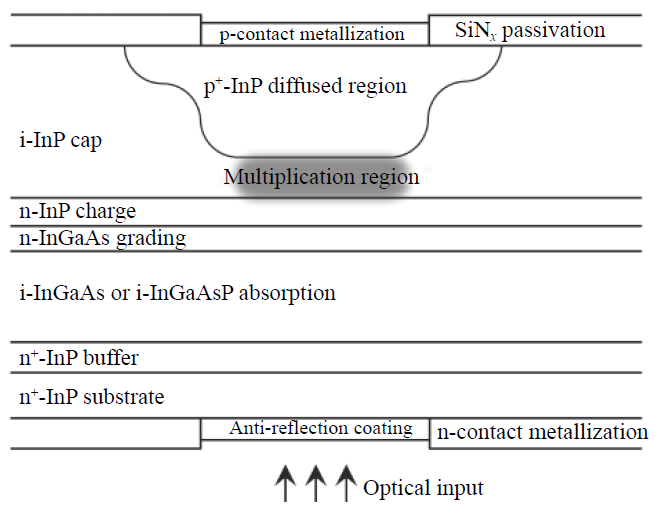

（1）平面型SPAD器件结构通常采用掩埋P-N结，通过光刻SiNx介质膜图形来确定Zn掺杂的扩散区域以及有源区，并使用两次扩散来调整P-N结轮廓，以使结在有源区的中心部分比在结外围更深，这种设计确保了有源区中心部分的增益分布是均匀的，且高于边缘外围区域增益，确保边缘击穿抑制、低暗电流（<1 nA）和高可靠性。在阵列像元间刻蚀了深度达到缓冲层的隔离槽，一方面防止像素阵列间二次电致光子的光学串扰，另一方面阻断吸收层载流子横向的电学串扰。平面结构还包括了与像元有源区中心对准的正面In柱和背面增透膜，分别用于CMOS读出电路倒装互连和探测器芯片背照进光。倍增层需使用扩散及掺杂工艺，因此平面结构采用倍增层在上，吸收层在下的P-i-N结构，如图2所示。

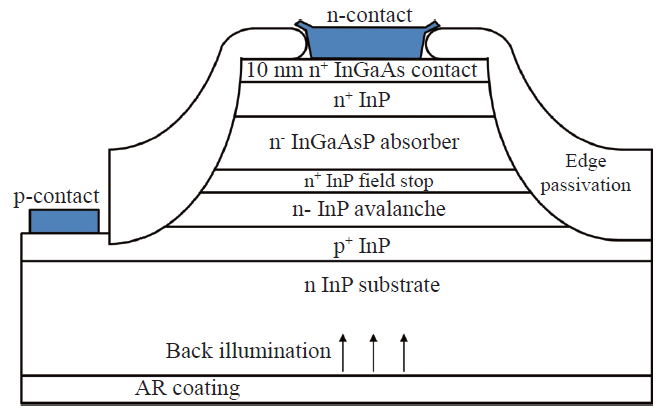

（2）台面型SPAD器件结构的P-N结通过外延生长而成，吸收区在倍增区上方，如图3所示。与通过扩散掺杂来限定有源区的平面结构不同的是，其有源区边缘由台面的蚀刻结构确定。台面刻蚀工艺一般选用各向同性的非选择性腐蚀溶液进行湿法刻蚀，能够在侧壁形成光滑连续坡面。一方面，该坡面便于有机和无机介质在侧壁表面形成良好覆盖，提高钝化效果；另一方面，该斜坡结构能够增大底部倍增层横向宽度，利用中心有源区到边缘的距离，降低高电场倍增层侧壁边缘的电场，减小暗电流。台面结构设计通常采用n⁺型InP衬底，除台面以外的材料都会被去湿法刻蚀除掉，形成相互隔离的像元。
CMOS读出电路芯片

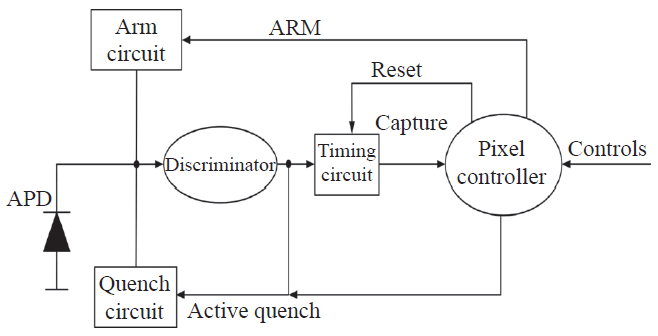

CMOS读出电路的功能是用于检测、时间量化以及淬灭SPAD芯片产生的雪崩信号，是实现器件功能的重要部分。InGaAs单光子雪崩焦平面的读出电路最早由林肯实验室开发，其基本框图结构如图4所示。CMOS读出电路芯片的单像素电路包括前端电路、计时电路和用于控制像素工作状态的像素控制电路。前端电路包括：为SPAD提供电压偏置的偏置电路、用于快速检测雪崩事件的鉴别器电路以及淬灭电路。计时电路用于光子飞行时间-数字转换，其输入与鉴别器的输出相连。像素控制器相当于有限状态机，用于控制SPAD偏置到过偏压状态、低功耗等待状态、非使能状态等。当前端电路检测到雪崩事件后，淬灭电路快速淬灭SPAD并进入等待状态，经过预设时间后像素控制电路控制SPAD进入过偏压状态，预设时间的长短将直接影响后脉冲的发生概率。
InGaAs单光子雪崩焦平面的进展
InGaAs单光子雪崩焦平面的关键指标包括阵列规模、像元中心距、探测效率、暗计数率、时间抖动、累积串扰概率、时间分辨率等。下面围绕这些指标，从SPAD阵列芯片、读出电路两方面的进展进行介绍。
SPAD阵列芯片研究进展
阵列规模与中心距

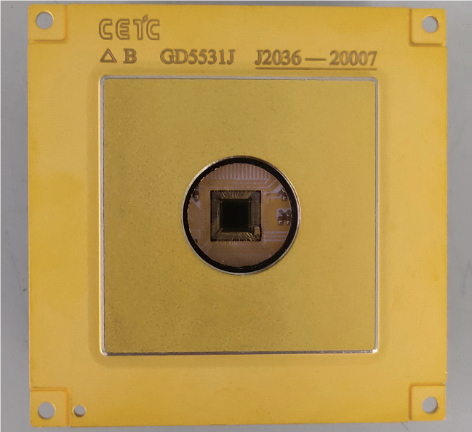

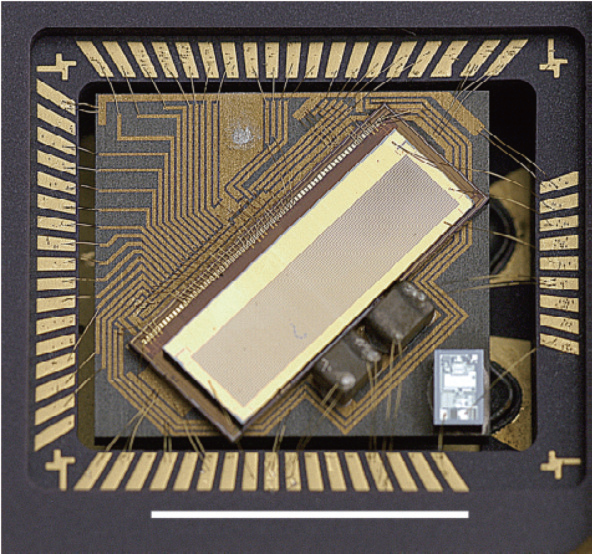

SPAD阵列芯片的阵列规模和中心间距决定了器件的空间分辨率。更大阵列规模、更小中心间距可以获得更清晰的目标信息。早期MIT-LL的Heinrichs等人采用桥接互连方式，将单个CMOS读出电路芯片与SPAD晶圆通过环氧树脂面对面贴合。这种方式通过水平爬坡电极将CMOS读出电路芯片与SPAD芯片进行电连接，占用面积较大。2011年，Itzler等人研制了128×32规格InGaAs单光子雪崩焦平面，该器件通过器件结构优化及铟柱互连的方式缩小了像元尺寸，像元间距减小到50 μm ，如图5所示。Younger等人新设计器件的目标是将像元间距进一步减小到25 μm，阵列规模为256×256。国内方面，重庆光电技术研究所研制的64×64 InGaAs单光子雪崩焦平面如图6所示，像元间距为50 μm，探测效率20%，暗计数率10 kHz，时间分辨率小于1 ns，目前已成功扩展到256×64，性能参数如表1所示。

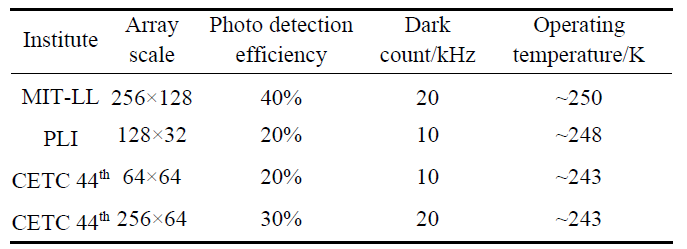

表1 InGaAs单光子雪崩焦平面参数
大阵列小间距SPAD阵列芯片的发展主要受限于小间距的单元器件设计和阵列芯片工艺。主要手段包括：（1）采用高效率光敏芯片结构设计，并缩小像元尺寸；（2）采用像元间有效隔离结构抑制串扰；（3）采用高质量表面钝化降低暗电流；（4）采用高质量外延及结扩散工艺，保证阵列芯片一致性；（5）提高小像元下微透镜的耦合效率。
串扰抑制

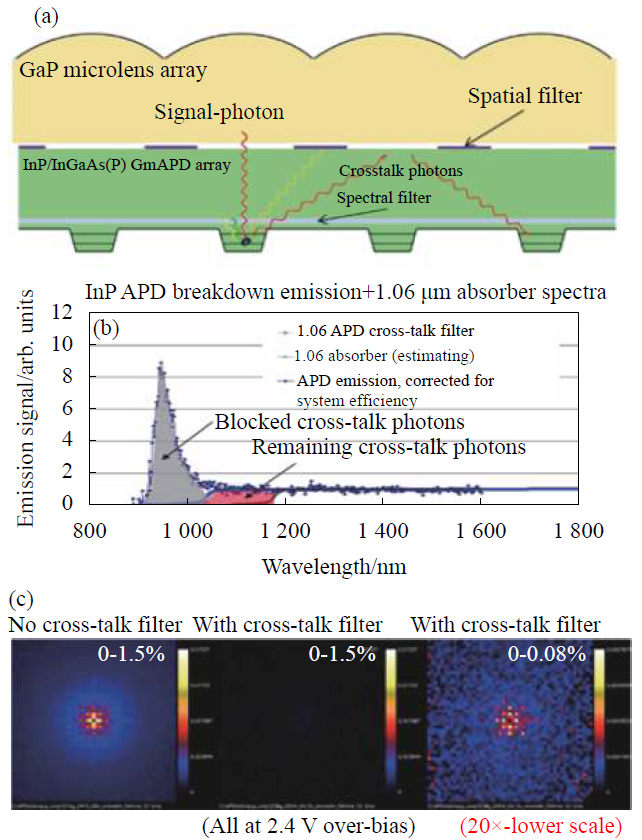

对于大阵列器件，串扰是影响成像质量的重要因素。由于SPAD的高增益特性，邻近像元产生的极少量光子或漂移电流都可能导致雪崩触发。串扰主要来源于电串扰和光串扰。像元间的深槽可以有效隔离电串扰。而光串扰主要来源于入射杂散光、邻近像元的倍增区中热载流子荧光辐射的次级光子，这些非信号光通过背面反射和横向渡越传播到相邻像元，如图7（a）所示。倍增区中热载流子荧光辐射光谱主要分布在900~1000 nm附近，如图7（b）所示。Acerbi等人采用平面隔离沟道的方式，将串扰概率控制在5%~15%左右。2009年，Younger等人通过在阵列芯片上设置光谱滤波层和空间滤波层的方法，用光谱滤波层直接将950 nm范围附近的荧光辐射次级光子吸收掉，配合空间滤波层减少串扰光子数，使过偏压2.4 V下的串扰从~1%降低至~0.1%，串扰概率下降了1个数量级，如图7（c）所示。但在高偏压下，依然存在串扰概率大的问题。2018年，Diagne等人进一步开发了结合衬底移除的像元隔离技术，实现像元正面和背面的完全隔离，切断了次级光子传播的路径，使串扰概率下降约150倍，同时将光谱响应拓展到可见光波段。2020年，Yuan等人基于III-V族化合物工艺平台研制的InGaP盖革雪崩焦平面，也采用了该像元隔离技术，使雪崩焦平面在高探测效率下，仍然能够有效抑制阵列像素的串扰。
探测效率与暗计数
为提升InGaAs单光子雪崩焦平面的探测效率、暗计数等性能参数，研究人员做了诸多努力。探测效率方面，Donnelly等人通过建立数学模型，详细分析了SPAD器件结构中各材料层参数对光电性能的影响。重庆光电技术研究所设计了一种增强吸收SPAD结构，将单光子探测效率提升了20%，最高探测效率达到60%。
在减少暗计数方面，提高外延材料质量也是实现高性能器件的重要方式。Chapman等人研究了有机金属气相外延的生长温度、生长速率和V/III比值等工艺条件，使InGaAsP/InP材料300 K下的暗计数降低44%。
CMOS读出电路及应用进展
InGaAs单光子雪崩焦平面是一种光子信号到数字信号转换的阵列探测器，针对光子信号的种类与获取频率等不同功能的定制方案可以满足多种不同的应用需求，包括激光雷达、超远距离激光通信和稀疏光子成像等。其中读出电路芯片是不同方案的主要差异，其负责完成焦平面除光电转换外的其他功能的定义与实现。
激光雷达
快闪型激光雷达系统通过用激光短脉冲照射目标场景并在焦平面上接收反射回来的激光脉冲信号完成成像，焦平面上每个像素独立完成回波脉冲的“光子飞行时间”测量，经数据算法处理后获得空间深度三维图像。其中激光回波的探测由SPAD阵列芯片实现，其输出行为近似于光控数字开关，有光时输出为“1”，无光时输出为“0”，即便是单个“光子”量级的信号，其响应速度也可达皮秒级，因此，其极其适合需要精确量化“光子飞行时间”的应用。像素电路实现类似计时秒表功能，激光发射时开始计时，在检测到回波光子事件后停止计时，在激光脉冲之间的时间间隔（数十微秒级）中读出计时数据，较长的时间间隔可以有效抑制后脉冲，但也会导致激光雷达用焦平面只能工作在低时间占空比情况下。
用于激光雷达的阵列读出电路像元结构如图8所示。读出电路采用数字计数器记录计时时钟周期个数的原理完成时间测量，但是时钟频率会限制时间精度；为了降低计时时钟频率，采用带游标位的多段时间-数字转换器方案实现时钟相位的细计数，完成亚ns级以上的计时精度；计时时钟采用500 MHz，细计数采用4相位就可以实现0.5 ns的分辨率。
随着阵列规模的扩展，能效比提升在读出电路架构设计中的重要性逐步增加。目前读出电路的主流工艺节点为180 nm CMOS。相比早期的读出电路架构（350 nm），其能效比得到大幅提高。在远距离激光雷达应用中，每帧的光子事件比较稀疏，三维图像通常使用多个帧的叠加处理来构建。最新的读出电路架构设计中利用了这种稀疏检测的特性，计时电路采用光子事件驱动计时的方案，只有检测到光子事件的像素计时电路才开始计时工作，所有像素统一结束计时，并在读出状态读出像素数据。读出中还在读出数据流中设计数据减薄算法，使功耗、数据量与阵列中活动像素数成正比。传统方案由于功耗限制其帧频只设计到20 kf/s的帧速率，而该方案的帧速率可以随着光子事件越来越稀疏而增加，在每帧有1000个光子事件的稀疏度下，最大可以接近150 kf/s的帧速率，同时大幅降低功耗。

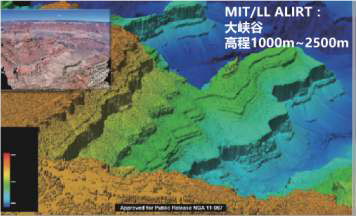

高时间分辨率和高帧频带来了更高的测绘精度和扫描速度。2011年，MIT林肯实验室开发的机载激光雷达成像研究试验台（ALIRT），采用128×32 InGaAs单光子雪崩焦平面，在海拔9000 m下对大峡谷（高程差1000~2500 m）进行快速高分辨率广域地形测绘，扫描速度达到2 000 km²/h、分辨率可以达到10 cm级，可以清晰分辨轮廓细节（图9）。2017年，MIT林肯实验室基于256×64 InGaAs单光子雪崩焦平面开发了机载光学系统试验台（AOSTB），实现了对哈维飓风救灾现场的快速成像，目标分辨率精度达到0.25 m。
超远距离激光通信

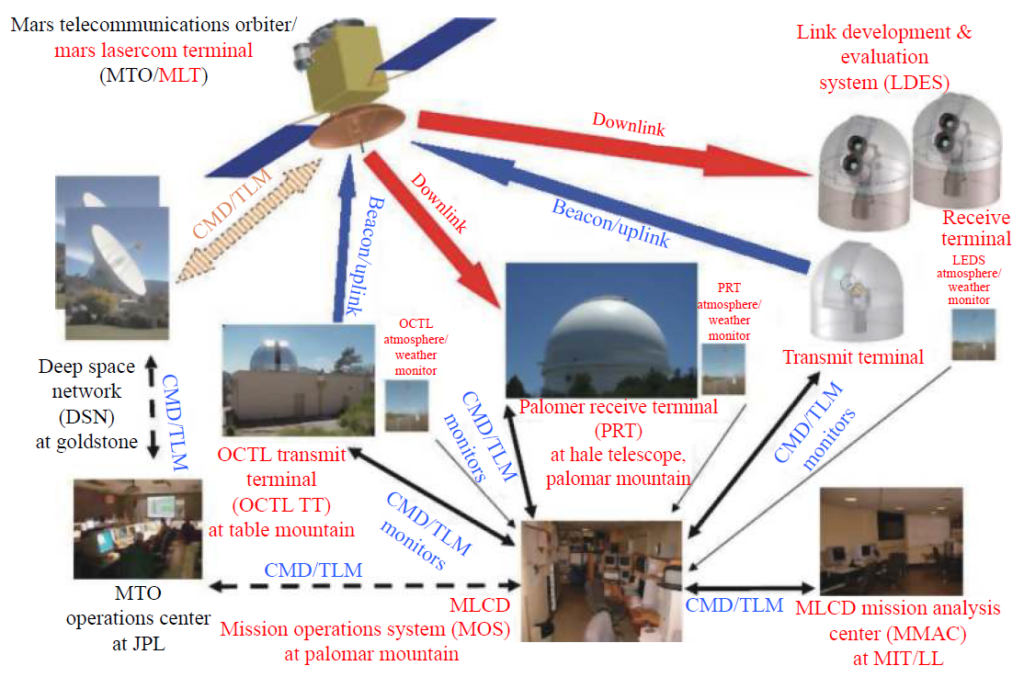

InGaAs单光子雪崩焦平面还可作为自由空间光通信链路的接收机，利用脉冲位置调制（PPM）格式完成发射信号调制，接收到的到达时间数据用于数据解调。相比于经典的相干通信系统，其接收机具有捕获跟踪通信一体化、体积小、探测灵敏度高的优点，在超远距离激光通信优势明显，NASA已用于火星激光通信MLCD（约2亿公里）、月地激光通信LLCD（约40万公里）等验证项目，激光通信系统及接收链路如图10所示。
2013年，NASA完成了世界上第一个月球轨道与地面的双向激光通信链路，采用基于8×8异步读出InGaAs单光子雪崩焦平面的小型化激光终端（FLT），最高上行传输速率达到622 Mbps。同期，NASA近地应用高速激光通信旗舰项目—激光通信中继演示项目（LCRD），其飞行有效载荷托管在一颗商业通信卫星上，由太空中的两个激光通信终端组成，同时支持近地激光通信和深空激光通信。
与激光雷达用读出电路一样，激光通信用读出电路同样需要完成高精度的时间量化功能。然而光通信应用中信号光子到达的时间间隔平均比激光雷达脉冲之间的时间短三个数量级，这就需要更短读出时间与更大数据量，否则会导致光子信号的堵塞现象。
为了解决这一问题，林肯实验室于2004年报道了基于事件驱动读出方法设计的8×8光子计时异步读出电路阵列。在每个PPM帧中，像素采用与激光雷达读出电路相同的方法标记光子到达时间。当每一行像素需要读出时，仅将发生光子事件的像素串入读出数据流。当下一个PPM帧开始时，没有获取光子事件的像素仍然处于活动状态，而上一帧获取光子事件的像素则进入等待模式以便抑制后脉冲。该芯片采用350 nm CMOS工艺技术制造并与一个8×8 SPAD阵列混合集成。在美国宇航局火星激光通信演示系统中，在非常高的背景光干扰的情况下，实现了每个光子两位的数据速率。

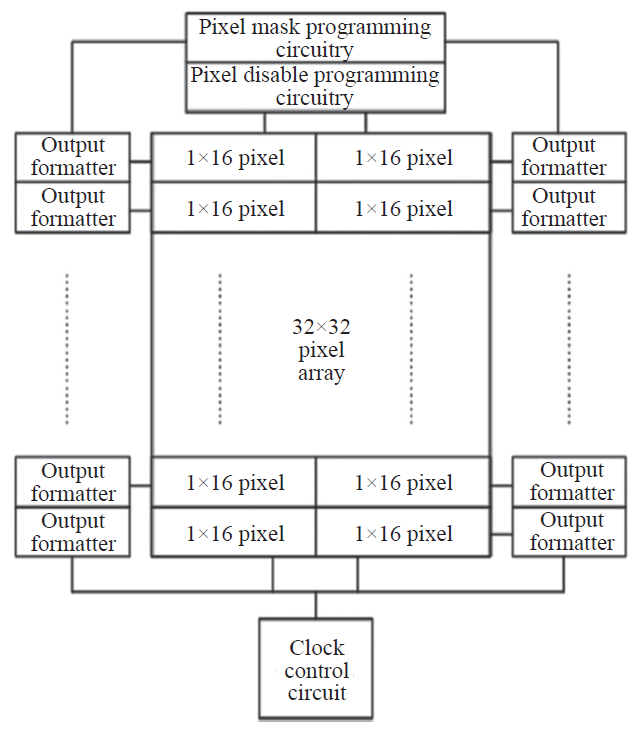

和激光雷达用读出电路的情况一样，激光通信用读出电路同样需要扩展到更大的阵列，并抑制功耗的增加。这一需求推动下，国外已经开发出32×32阵列的规格产品，并继续开发256×256等更大规格阵列。32×32异步读出电路体系结构如图11所示，通过引入像素禁用、感兴趣区域、计时信息与空间位置信息分开等方案与手段，进一步提高的事件驱动读出的能效比。
该设计方案中，每个像素都包含计时信息与空间位置信息两种数据信息，每一行数据读出时会分为两个数据流。第一个数据流是显示所有光子事件的像素位置图，第二个是带有嵌入位置信息的计时数据包。该读出电路还具有像素禁用选项，可以指定任一像素只输出像素位置图数据，而不输出时间信息，这些特性可用于在不需要全部像素数据时减少功耗与输出数据量。
稀疏光子成像
雪崩焦平面的另一类应用是统计到达每个像素上的光子个数。这些应用不需要精确的计时分辨率，而是需要高探测效率和低暗计数率。传统的焦平面或图形传感器是通过每帧内测量一段积分时间的光子个数来进行强度测量，通过调节积分电容大小完成增益调节；基于盖革模式的被动成像也类似，通过对一段固定时间的光子数进行多次测量完成积分过程，统计叠加生成强度测量数据，其可以通过调节固定时间大小实现近似增益调节。
稀疏光子成像用读出电路中的每个像素都有一个计数器代替其他读出电路中的计时电路，当检测光子事件发生时，该计数器会增加计数。其难点是降低像素面积并提高阵列规模；降低像素面积一般通过改进计数器结构与更先进的流片工艺实现；另一个难点是提高动态范围，文献中报道了多种方案包括计数溢出位、多统计时间数据叠加等。

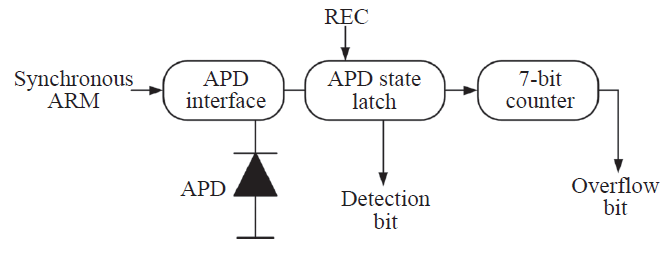

图12所示为典型的溢出位被动成像读出电路结构，包括SPAD接口电路、SPAD状态寄存电路及7 bit计数器。接口电路与其他读出电路类似，包括偏置与检测电路；状态寄存电路存储每段统计时间的SPAD状态信息；计数器记录每帧光子事件的达到次数，计满后复位重新开始计数，溢出位记录计数器计满的状态，积分中单独读出后复位；读出的数据通过行列寻址读出到像素外相应像素的存储位，积分中累加的值作为该像素高位计数数据。在积分结束时，如果7位计数器的数据对像素外高位数据值的贡献小于暗噪声，则可以读出或丢弃7位计数器中的残余数据。该溢出读出方案有效地扩展了像素中计数位数。
百万像素InGaAs单光子雪崩焦平面面临的技术挑战及未来展望
激光雷达、远距离激光通信、稀疏光子成像以及未来新应用场景，对更大规模、更小像素、更高性能，以及更多功能的InGaAs单光子雪崩焦平面提出了要求。为了实现百万像素级InGaAs单光子雪崩焦平面，需要面对SPAD阵列芯片、读出电路芯片、封装互连方式等诸多挑战，具体包括：
（1）SPAD阵列芯片方面，未来InGaAs单光子雪崩焦平面的阵列规模会达到1 k × 1 k以上。为了在高密度、小尺寸像元下还能实现高增益、高计数率、低噪声、低串扰，需要研究一些新型器件结构设计，如纳米SPAD结构、集成负反馈电阻结构（NFAD）、瞬态载流子势垒层（TCB）自淬灭结构、集成微谐振腔结构等。为了提高视场角和填充因子，超透镜、自由曲面透镜等新型微透镜类型也在研究中。同时，阵列均匀性也是需要重点关注的问题。MIT-LL已经验证了6 in（1 in=2.54 cm）InP晶圆工艺在提高SPAD阵列均匀性方面的优势，未来在6 in InP工艺平台上实现3D集成、高密度封装变得越来越有吸引力。
（2）受限于SPAD芯片的浅制冷工作环境和读出电路本身的特点，读出电路的设计受到挑战主要有三点如下：1）动态功耗问题，读出电路存在功耗周期性大幅跳变的特点，导致其动态功耗远大于同等规模的其他大规模集成电路，功耗大幅跳变会导致电源电压极度不稳定，造成数据丢失和损坏等问题；2）深亚微米工艺的偏置电压问题，标准深亚微米工艺中一般只能提供3.3 V的IO电压，无法满足SPAD阵列芯片高探测效率和小像素的应用需求；3）总输出带宽，读出电路的最大数据量随着阵列规模增长线性增长，大阵列高帧频带来超大数据量读出必定会带来功耗、工艺、设计复杂度等问题。
（3）面对一些新的探测需求，如可重构探测、主被动复合探测等，InGaAs单光子雪崩焦平面的发展需要不断融合创新架构、创新算法。目前国际上已经出现了多种新型读出电路架构以及针对偏置电压和像素小型化问题提出了SPAD芯片、模拟电路与数字电路采用不同工艺三维异质集成封装方案、工艺限制下采用低压晶体管串联叠加实现高偏置电压像素电路方案等；针对芯片IO高输出带宽问题提出了多帧叠加计时直方图数据减薄算法、低误码数据压缩算法等；针对多功能需求，提出了多功能复合读出电路，一种是局部多功能方案，全局像素功能是统计光子个数，局部选择区域像素实现光子计时或异步光子计时。另一种是不同功能对应不同分辨率，全分辨率像素功能是统计光子个数，相邻像素合并大像素后实现光子计时功能。
结论
作为一种高灵敏度、高时间分辨率的探测器，InGaAs单光子雪崩焦平面在激光三维成像、远距离激光通信、稀疏光子探测等领域已成功应用。InGaAs单光子雪崩焦平面采用半导体工艺，在阵列扩展、功能扩展方面有明显优势。文中从器件结构设计、芯片工艺、电路设计等方面对InGaAs单光子雪崩焦平面进行了分析介绍，并对未来百万像素级焦平面技术发展进行了展望。
论文信息：
DOI: 10.3788/IRLA20230016
