光电探测器一般工作在线性响应区，其输出信号与入射光强成正比，当入射光强超出光电探测器线性工作范围后，器件出现饱和效应，噪声限制了器件所能探测的最小光功率，饱和限制了器件所能探测的最大光功率。研究者们在致力研究如何降低线性工作范围下限实现微弱信号探测的同时，也在研究如何提高线性工作范围上限。
当大功率入射光辐照光电探测器时，入射光产生的非平衡少数载流子浓度接近或者超过原来的平衡状态下的多数载流子浓度时，耗尽区内的光生载流子浓度非常高，由于空穴的迁移率比电子的迁移率低，仍残留在耗尽层中的大量空穴产生了空间电荷效应，降低pn结的内建电场，使得pn结达到电子-空穴对的分离上限，输出电流出现饱和。所以，提高光电探测器的工作范围上限，使其承受更大功率的入射光，需要减弱大注入下空穴堆积引起的空间电荷效应，减少空间电荷效应对结区电场的干扰。研究者们提出多种器件结构来减少或消除引起空间电荷效应，如采用分布或边耦合结构，通过减少光生载流子的漂移空间距离来降低光电探测器的空间电荷效应；通过将P型高掺杂吸收层与收集层分离，使电子成为单行载流子，减少空穴堆积引起的空间电荷效应。
据麦姆斯咨询报道，近期，中国科学院上海技术物理研究所的研究团队在《红外与毫米波学报》期刊上发表了以“具有组分梯度的HgCdTe探测器的光电特性研究”为主题的文章。该文章第一作者和通讯作者为徐国庆副研究员，主要从事红外碲镉汞探测器的研究工作。
该研究利用组分梯度产生的内建电场可以影响载流子的分布和运动，将组分梯度产生的内建电场引入HgCdTe探测器设计中，pn结制备在HgCdTe外延薄膜材料的高Cd组分端，利用组分梯度产生的内建电场对电子和空穴产生指向器件下表面的作用力，影响结区附近的光生载流子运动，探索降低空间电荷效应的方法。通过对制备在不同组分梯度下的器件变温光谱和变温响应率分析，研究组分梯度产生的内建电场对光生载流子运动的影响，并提出了一种大注入下提高器件饱和阈值的设计思路。
具有组分梯度的HgCdTe外延薄膜材料
HgCdTe是三元系合金半导体（Hg₁₋xCdxTe），其禁带宽度等光电参数会随着材料的组分发生变化，所以具有组分梯度的HgCdTe外延薄膜材料体内的组分分布会引起能隙带边的偏移，使得HgCdTe中存在一个由渐变带隙形成的内建电场。
为了获得HgCdTe外延薄膜材料组分梯度信息，可以利用多层模型和膜系传递矩阵对材料的红外透射光谱进行拟合，提取材料内纵向组分分布曲线。图1给出HgCdTe外延薄膜材料的透射光谱和理论拟合曲线（a）和Cd组分的纵向分布曲线（b），并提取材料的厚度、组分梯度和组分互扩散区厚度等信息。

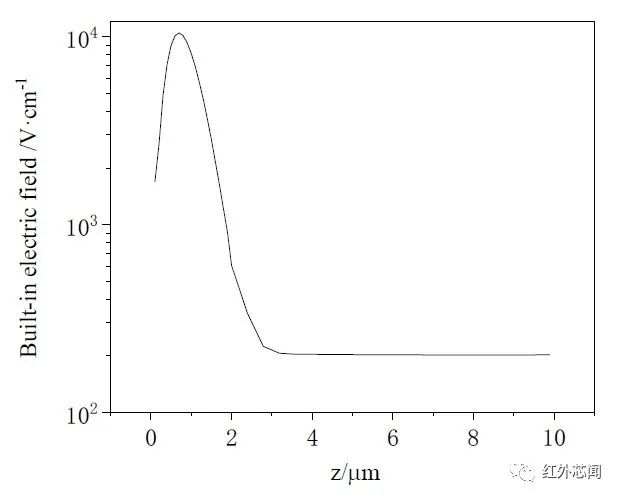

HgCdTe外延薄膜材料在z方向上的组分分布会引起禁带宽度在z方向上的变化，进而会产生内建电场。图2是通过提取的Cd组分分布曲线计算出的内建电场分布。由图可知，组分梯度产生的内建电场可分为两个区域，一是Cd组分的非线性变化区，由外延的HgCdTe薄膜和CdTeZn衬底之间的互扩散引起的，该区域产生的内建电场较大，最高可达10⁴V/cm量级；二是Cd组分线性变化区，组分梯度产生的内建电场随着离衬底的距离增加趋于定值。
实验过程

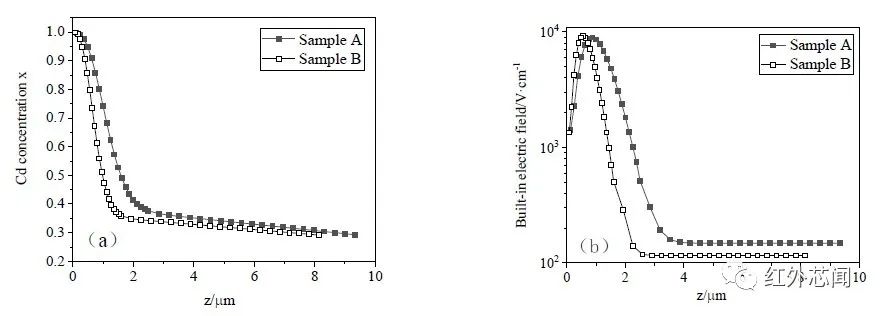

等温气相外延生长是利用CdTe和HgTe的互扩散形成具有纵向组分梯度的HgCdTe薄膜，其生长原理决定了所生长的材料存在着较大的纵向组分梯度。实验中样品A和样品B采用等温气相外延技术在CdTeZn衬底上生长p型Hg₁₋xCdxTe薄膜外延材料，300K下汞空位掺杂的浓度为1×10¹⁷cm⁻³，通过红外透射光谱获得的样品A和样品B的Cd组分x分别为0.32和0.316，图3给出了从红外透射光谱拟合中提取的样品中Cd组分的纵向分布曲线和计算的组分梯度产生的内建电场。从图中明显看出，样品A在线性组分变化区的组分梯度大于样品B，且由互扩散导致的非线性组分变化区域厚度接近4μm。
实验将pn结制备在HgCdTe外延材料的高组分端，即外延薄膜材料和碲锌镉衬底的界面处，见图4，组分梯度产生的内建电场的方向由材料的高Cd组分端指向低Cd组分端，和入射光方向一致，电子和空穴在该内建电场下均受指向器件下表面的电场力。为了在结区附近构建两种不同大小的内建电场，样品A在器件制备中保留部分非线性组分区，样品B的非线性组分区全部去掉。

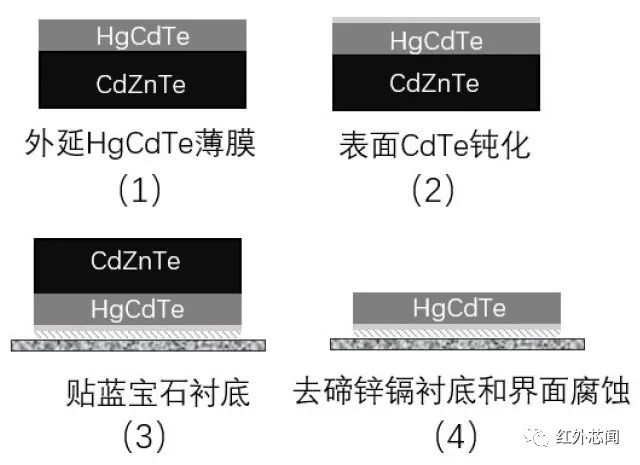

结合图4中制备器件的位置，图5给出了样品的处理过程，首先要在HgCdTe外延薄膜材料的生长面上利用热蒸发生长8000Å CdTe钝化层，然后用环氧树脂胶将钝化过的生长面贴在蓝宝石衬底上。依次通过粗抛、精抛和衬底腐蚀液进行去除衬底工艺，直至表面呈现花斑条纹，然后用1％溴乙醇腐蚀液漂洗，得到光亮表面。实验中对样品A和样品B的界面腐蚀时间分别是15s和90s，腐蚀结束后，样品A厚度为~7.6μm，样品B为~3.7μm。
器件采用常规的n-on-p型平面结构，通过硼离子注入在样品上形成n区，硼离子注入能量为100keV，注入剂量为1×10¹⁴cm⁻²，之后在热蒸发设备中生长CdTe/ZnS钝化膜1000Å/2000Å，接着完成开电极孔、金属沉积等一系列工艺，制备完成后，样品被封装在真空杜瓦中进行性能测试。
响应光谱测试在Varian公司的FTS3100型傅立叶光谱仪上完成，样品在900K黑体下进行响应率测试。通过杜瓦中的铂电阻确定样品温度，并采取液氮下自然升温的方法进行不同温度点的响应光谱和响应率测试。
器件性能表征
归一化响应光谱
图6是两个样品在115K、215K和300K下的归一化响应光谱，首先看到的是300K下的样品A和样品B的光谱形状差异。样品A在300K下的光谱峰值响应范围比较宽，且截止波长附近存在很多干涉峰，而样品B的光谱峰值响应比较窄，没有干涉峰，推测应该和样品的厚度有关。
除了干涉峰差异外，还可以观察到样品A在短波方向有比较大的响应，主要是因为短波光子在样品A表面处产生的大量光生载流子处于非线性组分变化区，受非线性组分分布产生的内建电场影响，表面处的光生载流子加速向下方的结区漂移，减少了表面复合，提高了短波方向的响应。通过样品A和样品B光谱差异可推断，样品B表面所处的线性组分分布产生的内建电场并未形成对光生载流子的有效加速。
另外，两个样品的响应光谱在115K、215K和300K下随温度的变化趋势也是不一样的。图7根给出了传统碲镉汞器件的截止波长随温度的变化规律，即随着温度的降低，截止波长变长，响应光谱向长波方向偏移。
为了清楚认识样品A和样品B组分梯度产生的内建电场对响应光谱的影响，图8 计算了115K、215K和300K下样品A和样品B的线性组分分布产生的内建电场和扣除界面厚度后，样品A在不同温度下组分梯度产生的内建电场分布情况。计算结果表明，115K、215K和300K下测试的样品A和样品B的线性组分分布产生的内建电场在100V/cm～200V/cm范围内变化，且两个样品在相同温度下的内建电场差异为～30V/cm，数值上相差不大。由样品B的响应光谱随温度的变化推断，数值在100V/cm～200V/cm的内建电场并不会对载流子的运动产生太大影响，所以并未改变响应光谱的变化趋势。而样品A内的组分非线性变化使得表面薄层的内建电场高达2000V/cm，且在115K、215K和300K下，电场随温度的变化在10²V/cm量级，所以样品A中非线性组分分布产生的内建电场增强应该是导致其截止波长随温度降低向短波移动的主要原因。在样品A中，随着温度的降低，逐渐增强的非线性组分分布产生的内建电场抑制了结区下方p区的光生载流子的扩散运动，降低了光生电子的收集效率，所以长波方向的响应降低。同时，产生在表面的n区光生空穴在该内建电场作用下，加快了向结区的漂移速度，降低了表面复合，提高了短波方向的响应。
响应率
组分梯度产生的内建电场会影响器件中光生载流子在空间上的分布和运动，进而影响器件的响应率。图9是两个样品响应率随温度的变化曲线，随着温度的降低，热激发的本征载流子浓度迅速减少，样品B的响应率随量子效率提高而逐渐增加，但样品A的响应率变化趋势不同，其随温度的降低先升高再降低，当温度低于135K时，样品A的响应率基本不变，且在测试温度范围内，响应率的整体变化幅度也小于样品B。结合样品A的变温响应光谱分析，样品A内的非线性组分分布产生的内建电场对载流子运动的改变应该是样品A响应率呈现三个变化趋势的主要原因。当温度大于215K时，样品A和样品B的响应率变化趋势基本相同，说明非线性组分分布产生的内建电场对光生载流子的作用力没有影响到载流子的扩散运动。当温度低于215K，非线性组分分布产生的内建电场对p区扩散过来的光生电子的排斥力逐渐增强，到达结区的光生电子越来越少，使得样品A 的响应率不再继续增加而呈现下降趋势。在95K～135K，样品A的响应率基本不变，说明非线性组分分布产生的内建电场增大到一定值后，pn结下方的光生电子在组分梯度产生的内建电场中受到反向作用力，无法进入结区，而pn结上方的光生空穴被加速进入结区，该温度范围内的光响应主要来自pn结对产生在n区和耗尽区的光生空穴的收集，且输出值趋于稳定。样品A中随温度变化的内建电场改变了光生载流子的运动，使得样品A的响应率随温度呈现三种不同的变化趋势，有效地抑制了结区对光生电子的收集。
由此可见，采用合适的器件结构，通过温度调控组分梯度产生的内建电场，影响光生载流子运动，可以达到降低结区光生载流子浓度和提高结区内空穴漂移速度的目的，这对大注入下降低空间电荷效应是有利的，该器件结构为提高碲镉汞器件的饱和阈值提供了一种新的设计思路。
结论
Cd组分在碲镉汞外延薄膜材料中的分布可分为非线性变化区和线性变化区，本实验通过不同界面处理时间，将pn结分别制备在非线性变化区和线性变化区的高Cd组分端，研究了具有组分梯度的碲镉汞探测器的光电特性。通过不同温度下光电性能测试，发现两个样品的光电性能随温度的变化趋势不同。计算不同温度下两个样品的组分梯度产生的内建电场，结果表明样品A中非线性组分分布产生的内建电场对光生载流子运动的改变是引起光电性能差异的主要原因。通过响应率的变温曲线分析，说明将pn结制备在非线性变化区的高Cd组分端，逐渐增强的内建电场使得样品响应率随温度降低呈现了三种不同的变化趋势，实现了对光生少子运动的改变。利用温度调控Cd组分非线性变化产生的内建电场，可以降低结区光生载流子浓度和提高结区内空穴漂移速度，有利于降低空间电荷效应，为大注入下提高碲镉汞探测器的饱和阈值提供了一种新的设计思路。
这项研究获得国家重点研发计划资助（2021YFA0715501）的支持。
论文信息：
http://journal.sitp.ac.cn/hwyhmb/hwyhmbcn/article/abstract/2022196
