上海光机所在中红外氟化物激光晶体研究中取得进展

近期,中国科学院上海光学精密机械研究所微纳光电子功能材料实验室在中红外氟化物激光晶体研究中取得进展,相关研究成果发表在Journal of Alloys and Compounds上。 论文链接为:https://doi.org/10.1016/j.jallcom.2020.154268

氟化物晶体以较低的最大声子能量、较宽的透光范围和较高的红外透过率等优点成为中红外激光器的重要增益介质材料。LaF3晶体具备氟化物晶体诸多优点:最大声子能量低(360 cm-1),透光范围宽(T>85%, 0.19~10 μm),La3+不含4f电子,具有封闭的壳层,适合做中红外激光基质材料。较为广泛的中红外激活离子是Er3+离子,利用Er3+:4I11/24I13/2跃迁已在多种基质材料中获得2.7~2.9 μm波段瓦级连续激光。目前,Er掺杂LaF3晶体的研究尚需探索,对该材料的研究有希望提供一种新型的中红外激光增益介质。

研究团队采用坩埚下降法生长了高质量Nd,Er:LaF3和Er:LaF3晶体,分析晶体结构、分凝和光谱特性。采用808 nm LD激发源,在Nd,Er:LaF3晶体探测到强烈的2.7 μm荧光,发射截面为1.3×10-20 cm2,说明Nd3+离子为激光上能级Er3+:4I11/2提供一条有效的泵浦通道,解决了Er3+离子普遍存在的980 nm处吸收截面低的问题。同时,Nd3+掺杂前后,激光上能级的荧光寿命由15.68 ms变为5.48 ms,激光下能级的荧光寿命由22.60 ms变为4.37 ms,有效消除了自终止效应。

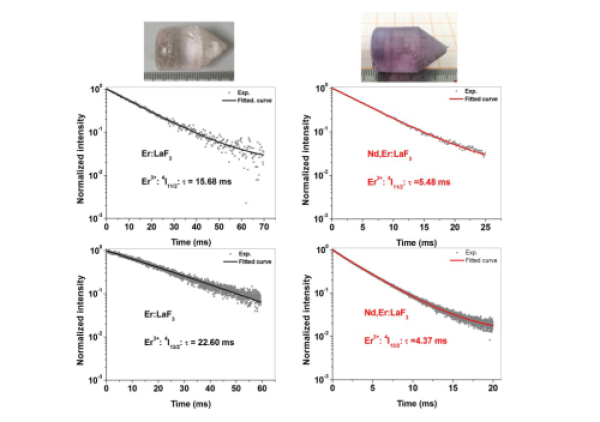

图Er:LaF3、Nd,Er:LaF3晶体及Er3+三微米激光上、下能级寿命

研究工作得到国家重点研发计划、国家自然科学基金等项目的支持。此外,研究团队此前在其他中红外激光晶体的生长和性能研究中也取得系列研究进展(Journal of Luminescence, 2020, 228: 117620;Journal of Luminescence, 2019, 210: 142-145;Infrared Physics & Technology, 2017, 87: 65-71.)。

发表评论

邮箱地址不会被公开。 必填项已用*标注
